[안드로이드 취약점 진단] 1-1. 안드로이드 아키텍처

안드로이드 : 안드로이드 사에서 개발한 리눅스 기반 운영체제

-> 이후 구글 사에서 인수하여 장치에 맞게 설계

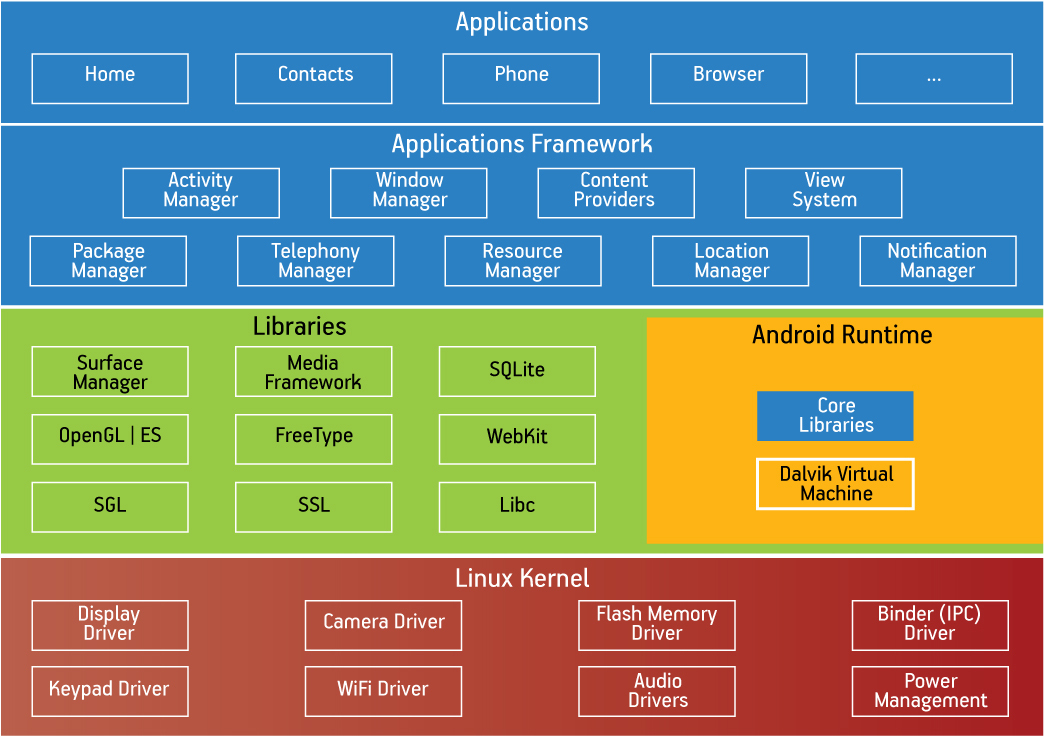

안드로이드 아키텍처



리눅스 커널

안드로이드 아키텍처의 최하위 레이어는 리눅스 커널로 구성되어 있다. 안드로이드의 커널을 ACK라고 하는데 리눅스 커널의 LTS가 release 될 때마다 Android 관련 패치를 추가해 안드로이드 기본 develop 브랜치인 android-mainline에 병합해서 사용한다.

리눅스 커널 레이어는 카메라, 오디오, 무선 와이파이 등 다양한 드라이버로 구성되어 있다.

안드로이드는 보안, 메모리 관리, 프로세스 관리, 네트워크 스택, 드라이버 모델 같은 주요 시스템 서비스를 리눅스에 의존한다.

리눅스 커널은 하드웨어와 소프트웨어 스택의 나머지 부분 사이에서 추상화 역할을 수행한다.



https://source.android.com/devices/architecture/kernel/android-common?hl=ko

Android 일반 커널  |  Android 오픈소스 프로젝트  |  Android Open Source Project



라이브러리

리눅스 커널 위에는 안드로이드의 네이티브 라이브러리가 있다. (C/C++로 작성된 라이브러리)

라이브러리에는 안드로이드 시스템의 다양한 컴포넌트가 사용된다. (장치에 여러 종류의 데이터를 처리하는 방법을 알려주는 명령어 집합)

라이브러리는 리눅스 커널 내에서 프로세스로 동작한다.



안드로이드 런타임

안드로이드 런타임은 라이브러리와 같은 레이어로 핵심 자바 라이브러리와 달빅(Dalvik) 가상 머신으로 구성된다.

Core Library

- 안드로이드 기반 애플리케이션 개발에 사용

Dalvik 가상 머신

- 구글 사에서 개발 (이름 유래 : 선조가 살던 아이슬란드 마을 이름)

- 빌드 과정 : 덱스 컴파일러로 변환한 후 달빅 바이트 코드를 생성해서 동작 (JVM과 차이점)

(∵ 모바일 환경에 맞춰 성능 고려 and Open Java VM으로 대체되었기 때문)

- 메모리 관리 개선

- 각 애플리케이션이 권한 없이 다른 애플리케이션을 제어할 수 있는 권한 제한

- 스레딩 지원



각 안드로이드 애플리케이션은 별도의 가상 인스턴스에서 실행 -> 각 애플리케이션에는 고유 사용자 ID가 부여 (설치 시 할당받아서 동작)

안드로이드에 설치된 모든 응용 프로그램은 일반 사용자 권한으로 실행

응용 프로그램에 사용자의 데이터에 접근하면 모든 사항을 응용 프로그램 사양에 명시해야하고 데이터 접근 시 사용자 동의 필요 (설치 동의 포함)
